De decentrale compacte ventilatie-units SupraBox DELUXE zijn speciaal ontwikkeld voor directe montage in de ruimte. Ze zijn bij uitstek geschikt voor gebruik in klas- en seminarruimten, maar ook in kantoren en lounges. Afhankelijk van de geplande kamerbezetting zijn er twee systemen met verschillende luchtvermogens beschikbaar. De kasten zijn ontwikkeld om een tochtvrije en gelijkmatige luchtverdeling in de ruimte te verkrijgen. Dit gebeurt via een in het apparaat geïntegreerde verdringingsluchtuitlaat. Via deze verdringingsluchtuitlaat wordt de lucht op lage snelheid in de ruimte nabij de vloer ingebracht. De thermische krachten die uitgaan van de warmtebronnen (personen in de ruimte) regelen de luchtverdeling bij verdringingsventilatie (passief ventilatiesysteem). De frisse lucht wordt over het vloeroppervlak verdeeld en door convectiestromen naar boven geleid. Dit zorgt ervoor dat elke persoon in de ruimte wordt voorzien van voldoende verse lucht in gefilterde buitenluchtkwaliteit. De warme, gebruikte lucht stijgt naar het plafond en wordt rechtstreeks afgevoerd via de afvoerluchtmodule aan de bovenzijde van de units.
Volgens VDI 3804 en VDI 6022 Deel 3 behaalt het verdringingsluchtprincipe tweemaal de ventilatie-effectiviteit in vergelijking met mengluchtsystemen. Door de minimale geluidsontwikkeling van slechts 34 dB (A) geluidsdrukniveau (op 1 m afstand in de ruimte) op het nominale werkpunt kan de ruimte optimaal gebruikt worden
De ventilatie-units bevatten intern een volledig bedraad regelsysteem. In de installatieruimte hoeft alleen voor de stroomvoorziening en de aansluiting van de externe sensoren te worden gezorgd. In de automatische modus werken de apparaten traploos tot 100% vraaggestuurd en zorgen ze ervoor dat de maximale gewenste CO2-concentratie in de ruimte behouden blijft. De toevoer van buitenlucht wordt geregeld via een CO2-sensor die in de kamer is geïnstalleerd. Als er geen mensen (CO2-producenten) meer in de ruimte zijn, schakelen de apparaten zichzelf uit – onnodig energieverbruik is daarmee uitgesloten. Naast de automatische modus kan het geïntegreerde tijdprogramma worden gebruikt om verschillende intervallen voor elke dag van de week in te stellen. Zo kan, ongeacht de kamerbezetting, de luchtkwaliteit in de kamer worden verhoogd met verschillende constante luchthoeveelheden.
De ventilatie-units hebben een geïntegreerde, 100% regelbare bypass waarmee Free Cooling toegepast kan worden tijdens een actieve ventilatiefunctie (bijv. koelere buitentemperaturen in de ochtenduren in de zomer).

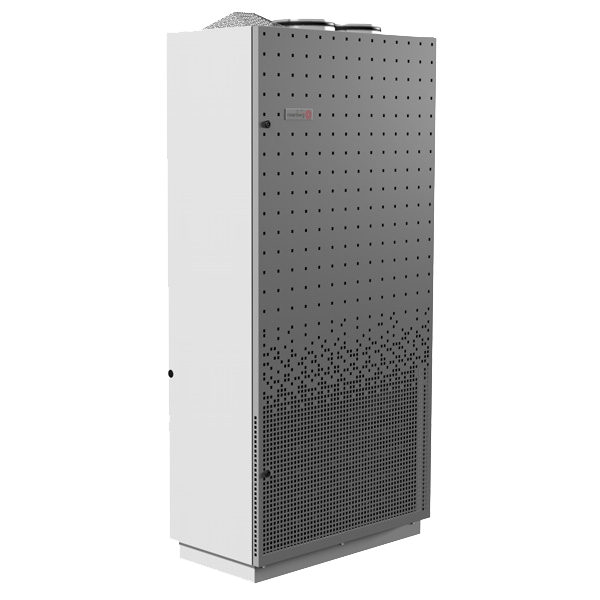

SupraBox DELUXE 500 V
Nominale luchtvolumestroom
Externe drukverhoging
Geluidsdruk niveau
Plaatsing
Verticale aansluitingen
Elektrische verbinding
Isolatie
Filterklasse
Warmteterugwinningspercentage
Afmetingen [mm]
Totale gewicht
suprabox
500 m³ / uur
50 Pa
34 dB (A)
veilig in het klasgebouw
DN250
230 V
40 mm
Toevoerlucht: F7 / afvoerlucht: M5
met condensaat η> 94%
999 x 606 x 2.078
ongeveer 225 kg
De SupraBox DELUXE is flexibel in de ruimte op te stellen en staat zonder ondersteuning veilig op de vloer. Door de directe afvoer van de afvoerlucht uit de ruimte via het apparaat en de geïntegreerde verdringingsluchtafvoer zijn geen verdere ventilatiebuizen aan de ruimtezijde en geluids- en brandbeveiligingsmaatregelen nodig. Speciaal voor achterwandmontage kunnen de apparaten ook als geheel of gedeeltelijk geïntegreerde versie geleverd worden.
Een zeer efficiënte warmteterugwinning en energiebesparende ventilatoren met de nieuwste EC-technologie maken de SupraBox DELUXE energiebesparende ventilatiesystemen. Door een uitgekiend, geïntegreerd ontdooiconcept is er geen voorverwarmer of naverwarmer nodig.
De SupraBox serie is ontwikkeld volgens de momenteel geldende veiligheids- en hygiënenormen. De gladde, dubbelwandige en royale behuizing zorgt voor eenvoudig onderhoud, weinig vervuiling en eenvoudige reiniging (geen open isolatie).
SupraBox DELUXE 750 H
Nominale luchtvolumestroom
Externe drukverhoging
Geluidsdruk niveau
Plaatsing
Verticale aansluitingen
Elektrische verbinding
Isolatie
Filterklasse
Warmteterugwinningspercentage
Afmetingen [mm]
Totale gewicht
suprabox
750 m³ / uur
50 Pa
35 dB (A)
veilig in het klasgebouw
DN315
230 V
60 mm
Toevoerlucht: F7 / afvoerlucht: M5
met condensaat η> 94%
1950 x 570 x 1900
ongeveer 335 kg
PTC elektronische naverwarmingsbatterij, uitbreidingsset
Als de gewenste toevoerluchttemperatuur niet wordt bereikt, kan achteraf eenvoudig een naverwarmingsbatterij worden geleverd en gemonteerd. Deze wordt in het apparaat in de toevoerlucht geïnstalleerd en verwarmt vervolgens tot de gewenste waarde. Bovendien communiceert dit PTC-element met de besturing om te voorkomen dat de toevoerlucht opwarmt in bypass-bedrijf (bijvoorbeeld nachtkoeling).
Externe besturingseenheid
Het ventilatiesysteem van de SupraBox DELUXE is toegankelijk via de externe besturingseenheid. Bovendien kunnen setpoints worden aangepast en kunnen statuswaarden worden weergegeven. Er zijn ook drie verschillende gebruikersniveaus. De optioneel verkrijgbare externe besturing is geschikt voor wandmontage en kan direct op de klemmenkast van de SupraBox DELUXE worden aangesloten. De bedieningseenheid heeft een wit verlicht 132×64 pixel display met platte tekst en 6 knoppen.
